| Общие характеристики |
|
| Модель ИБП |
|
PS10 |
PS15 |
PS20 |
PS25 |
PS30 |
PS40 |
PS50 |
| Выходная мощность |
кВА |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
| Выходной коэффициент мощности |
|
0.9 |
| Топология |
|
On-line, двойное преобразование, VFI, со статическим и ручным байпассом |
| Технология |
|
Безтрансформаторный |
| Входные характеристики |
| Входное напряжение |
В |
3x380/220V+N, 3x400/230V+N, 3x415/240V+N |
| Диапазон входного напряжения |
|
Нагр <100%(-10%,+15%), <80%(-20%,+15%), <60%(-30%,+15%) |
| Входная частота |
Гц |
35-70 |
| Входной коэффициент мощности |
|
0,99 (при 100% нагрузке) |
| Форма вх. тока / Коэф. нел. иск. |
|
THDi<3%
(при 100% нагрузке) |
| Входной ток при включении |
|
Мягкий старт |
| Максимальная входная мощность с номинальной выходной и полностью заряженными
батареями (cosphi = 0.9) |
кВт |
9.6 |
14.4 |
19.1 |
23.9 |
28.7 |
38.3 |
47.9 |
| Максимальный входной ток с номинальной выходной мощностью и полностью заряженными батареями |
А |
13.9 |
20.8 |
27.8 |
34.7 |
41.6 |
55.5 |
69.4 |
| Максимальная входная мощность с номинальной выходной и полностью
разряженными батареями (cosphi = 0.9) |
кВт |
10.5 |
15.7 |
21 |
26.2 |
31.4 |
41.9 |
52.4 |
| Максимальная входная мощность с номинальной выходной и полностью
разряженными батареями |
A |
15.2 |
22.8 |
30.4 |
37.9 |
45.5 |
60.7 |
75.9 |
| Выходные характеристики инвертора |
| Номинальная выходная мощность |
кВА |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
| Номинальная выходная мощность |
кВт |
9 |
13.5 |
18 |
22.5 |
27 |
36 |
45 |
| Выходной ток при PF = 0.9 (400 VAC) |
А |
14.4 |
21.7 |
28.9 |
36.1 |
43.3 |
57.7 |
72.2 |
| Выходной ток при PF = 1 (400 VAC) |
А |
13 |
19.5 |
26 |
32.5 |
39 |
52 |
65 |
| Выходное напряжение |
В |
3x380/220V, 3x400/230V, 3x415/240V |
| Отклонение вых. напряжения |
|
+/- 1% (статическая нагрузка), +/- 4 % (динамическая нагрузка 0-100 %, 100-0 % ) |
| Искажения вых. напряжения |
|
< 2% (линейная нагрузка), < 4 % (нелинейная нагрузка) |
| Выходная частота |
Гц |
50 или 60 |
| Пределы отклонения вых. частоты |
% |
+/-0,1 (р-м своб. генер.), +/-2 (при синхрониз. с сетью) |
| Коэффициент амплитуды (крест-фактор) |
|
3:1 |
| Допустимая перегрузка |
% |
150% в теч. 1 мин., 125% в теч. 10 мин. |
| Допустим. несбалансированность нагр. |
% |
100% (все 3 фазы стабилизируются независимо) |
| Кратковременная перегрузочная способность (RMS) |
A |
Инвертер: 3*In в течении 40 мс, Bypass 10*In в течении 10 мс |
| Характеристики батарей |
| Мощность ИБП |
кВА |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
| Тип корпуса |
|
A, B |
A, B |
A, B |
B, C |
C |
C |
C |
| Количество 12 V батарей в цепи |
№ |
20-50 |
24-50 |
26-50 |
26-50 |
32-50 |
16-50 |
18-50 |
30-50 |
| Максимальный ток ЗУ батарей |
А |
4 |
6 |
| Температурная компенсация |
|
Стандартная(датчик температуры опция) |
| Тест батарей |
|
Автоматический и настраеваемый |
| Тип батарей |
|
Необслуживаемые VRLA или NiCd батареи |
| Другие характеристики |
| Шум при нагрузке 100%/50% |
дБ |
55/49 |
55/49 |
57/49 |
57/49 |
58/50 |
59/50 |
59/50 |
| Темперетура окружающей среды для ИБП |
°С |
0-40 |
| Темперетура окружающей среды для батарей (рекомендованная) |
°С |
20-25 |
| Темперетура окружающей среды при хранении ИБП |
°С |
-25 - +70 |
| Тепловыделение при 100 % нелинейная нагрузка (EN 62040-3) |
Вт |
600 |
900 |
1100 |
1400 |
1700 |
2300 |
2900 |
| Тепловыделение при 100 % нелинейная нагрузка (EN 62040-3) |
BTU/h |
2048 |
3072 |
3754 |
4778 |
5802 |
7850 |
9898 |
| Воздушный поток (25°С-30°С) при 100 % Нелинейная нагрузка (EN62040-3) |
м³/ч |
150 |
150 |
150 |
150 |
570 |
570 |
570 |
| Стандарты |
|
|
|
|
|
|
|
|
| -Безопасность |
|
IEC/EN 62040-1; IEC/EN 60950-1 |
| -ЭМС |
|
IEC/EN 62040-2, IEC/EN 61000-3-2, IEC/EN 61000-6-2 |
| Класс защиты |
|
IP20 |
| Установка |
|
Мин. Расстояние от задней панели 20 см.(требуется для охлаждения) |
| Входные и выходные силовые кабеля |
|
С задней стороны, снизу |
С передней стороны снизу |

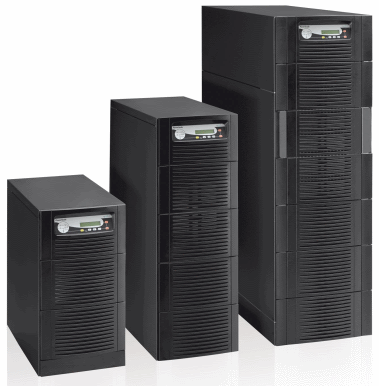

| Размеры (ширина х высота х глубина) |
|
10-20kVA Cabinet A 345x720x710 мм
10-25kVA Cabinet B 345x1045x710 мм
25-50kVA Cabinet C 440х1400х910 мм |
