Системы питания постоянного тока серии OPUS C Racksystems |
| |
OPUS C Racksystems |

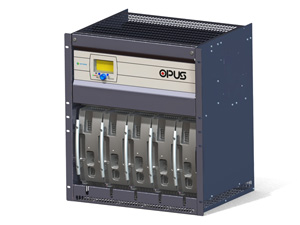

Система электропитания OPUS C обеспечивает гарантированным постоянным током потребителей в сферах промышленности, автоматизации, телекоммуникаций и обработки данных. Максимальная выходная мощность составляет 8 кВт при напряжении 24, 48, 60, 110, 220 В постоянного тока. OPUS C - компактная встраиваемая система электропитания. В ней используются выпрямители MRC 60-1600 с конвекционным охлаждением и контроллер VIDI. В системе имеются соединения для подключения электроснабжения, батарей и нагрузок. OPUS C 60-8.0 R имеет широкий набор опций. Система встраивается в стандартный шкаф или стойку 19", либо монтируются на стену.
|
Отличительные особенности и
преимущества OPUS C Racksystems:
- Высоконадежные бесшумные выпрямители MRC 1600 с конвекционным охлаждением
- Максимальное выходная мощность 8 кВт
- Распределение нагрузки с сигнализацией состояния защитных устройств
- Опции: заряд с температурной компенсацией, контакторы нагрузки и батарей, мониторинг батарей, входные и выходные сигналы аварий, удаленный контроль, контроль сопротивления изоляции
- Конфигурации с изолированными полюсами, либо одним заземленным полюсом
- Высота 53,3 см., ширина 43,8 см., глубина 37 см
- Версии систем: 24, 48, 60, 110 и 220 VDC
Технические характеристики OPUS C Rack systems: |
| Модель |
|
OPUS C 24-5.5 R |
OPUS C 48-8.0 R |
OPUS C 60-8.0 R |
OPUS C 110-8.0 R |
OPUS C 220-8.0 R |
| Входные характеристики |
Соединения цепей
переменного тока |
|
3L+N+PE |
| Номинальное входное напряжение |
В |
230/400 |
| Диапазон входного напряжения при полной нагрузке |
В |
180-275 |
| Отключение при перенапряжении |
|
290 |
| Входная частота |
Гц |
45-60 |
| Номинальный ток на фазу |
А |
10,6 |
15,2 |
15,4 |
15,2 |
15,2 |
| Максимальный ток на фазу |
А |
13,8 |
19,4 |
19,6 |
19,4 |
19,4 |
| Пусковой ток |
А |
14,7/выпрямитель |
24/выпрямитель |
20/выпрямитель |
18/выпрямитель |
19/выпрямитель |
| Защита выпрямителей |
|
автомат 16 А |
автомат 16 А |
автомат 16 А |
автомат 18 А |
автомат 16 А |
| Сетевые клеммы |
|
10 мм2 |
10 мм2 |
10 мм2 |
10 мм2 |
10 мм2 |
| Рекомендуемые вводные автоматы |
|
3*25 А |
| Выходные характеристики |
| Выходное напряжение |
В |
24 |
48 |
60 |
110 |
220 |
| Диапазон выходного напряжения |
В |
21-31 |
42-58 |
51-72 |
97-132 |
189-265 |
| Отключение при перенапряжении |
В |
32 |
60 |
73 |
135 |
270 |
| Шум |
|
<100 mVp-p |
| Номинальный ток |
А |
229 A при 24 В |
164 A при 48 В |
134 A при 60 В |
72 A при 110 В |
36 A при 220 В |
| Выходной ток |
А |
200 A при 27, 5 В |
147 A при 54.5 В |
117 A при 68.1 В |
65 A при 123.6 В |
33 A при 245.3 В |
| Номинальная мощность |
Вт |
5500 |
8000 |
Мощность
с резервированием |
Вт |
4400 |
6400 |
| Выходные клеммы |
|
максимум 25 мм2 |
| Подключение батарей |
| Автоматический выключатель |
|
1*250 А |
1*200 А |
1*200 А |
1*100 А |
1*100 А |
| Конроллер |
| VIDI |
|
Основной контроллер |
| VIDI+ |
|
Расширенный контроллер |
Распределение нагрузки (с мониторингом) |
| Количество потребителей |
|
20 шт. для однополюсных линий |
10 шт. для двуполюсных линий |
| |
10 шт. для двуполюсных линий |
| Номиналы автоматов |
А |
2...63 |
2...63 |
2...63 |
2...63 |
2...50 |
| Общие характеристики |
| Охлаждение |
|
естественная конвекция |
| Степень защиты |
|
IP 20 |
| Пользовательский
интерфейс контроллера |
|
дисплей и непосредственное управление с внешней передней панели |
| Распределение
и подключения |
|
за передней панелью |
| Выпрямители |
|
максимум 5 шт |
| Материал |
|
стальные оцинкованные панели толщиной 1-1.5 мм. |
| Цвет |
|
передняя панель и выпрямители цвета 7012 палитры RAL |
| Монтаж |
|
в стойку/шкаф 19" |
| Монтаж на стену |
|
набор для настенного монтажа |
| Опции |
Контакторы батарей
или нагрузки |
|
200 A |
| Температурный датчик |
|
для заряда с температурной компенсацией |
Дополнительные
батарейные автоматы |
|
1 шт.
на 250 A |
1 шт.
на 200 A |
1 шт.
на 200 A |
1 шт.
на 50 А |
1 шт.
на 50 А |
| Размеры |
| Высота |
|
12U, 53,3 см. |
| Ширина |
|
19", 43,8 см |
| Глубина |
|
37 см |
| Вес без выпрямителей |
|
20 кг |
| Параметры окружающей среды |
Диапазон
рабочих температур |
°С |
от -5 до +40 |
| Относительная влажность воздуха |
|
Максимально 95% (без конденсации) |
| Стандарты |
|
|
| -Безопасность |
|
IEC/EN 60950-1 |
| -ЭМС |
|
ETSI EN 300 386 and IEC 61000-6-4 |
|
|
|
|
