Источники бесперебойного питания серии EssentialPower™

ep_3d

Серия EssentialPower™
Источники бесперебойного электропитания серии EssentialPower™ системы Online, однофазные, разработаны для критически важных потребителей небольшой мощности, таких как сервера, сети передачи голоса/данных, медицинское оборудование и небольшие индустриальные приложения. Серия EssentialPower™ предоставляет высококачественную защиту мощности на нагрузке от 1 до 20 kVA. При входном напряжении 110-300 VAC в моделях 1-3 kVA 11, 10-20 kVA 31 cosPhi=0,9. Для моделей 6-10 kVA 11 - cosPhi=1. Серия позволяет располагать ИБП в стойке или отдельно в виде tower. Размер модулей составляет от 2U до 5U. В зависимости от задачи ИБП могут использоваться как конвертер частоты. Время автономной работы зависит от подключенного батарейного модуля (до 4 батарейных блоков). LCD дисплей предоставляет легкое управление ИБП. Опционально поставляется Ручной байпас. Для управления и мониторинга ИБП возможно использование серии коммуникационных модулей и интерфейсов.




comm

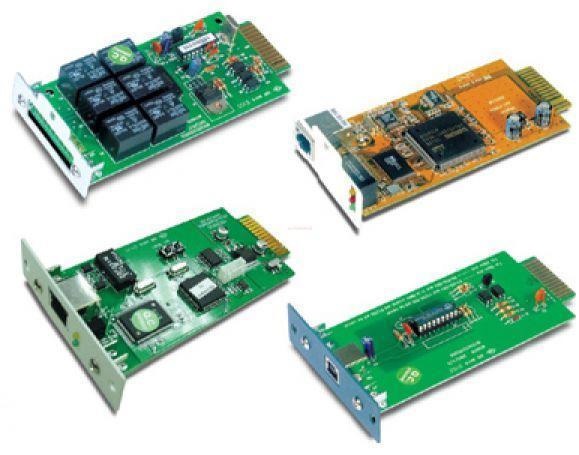

Модули коммуникаций

Отличительные особенности и преимущества серии EssentialPower™:

  • КПД >92% (для EP 6/10 kVA 11 - 94%, EP 10/15/20 kVA 31 - 95%)
  • Cos phi=0,9 (1 для EP 6/10 kVA 11)
  • Малые габариты и вес
  • Возможность параллельного наращивания до 4 ИБП (для 6 - 20 kVA)
  • Количество батарей 3-20 (в зависимости от модели и дополнительного батарейного модуля)
  • Микропроцессорное управление и диагностика
  • Дистанционный контроль через RS-232, RS-485, SNMP, USB.

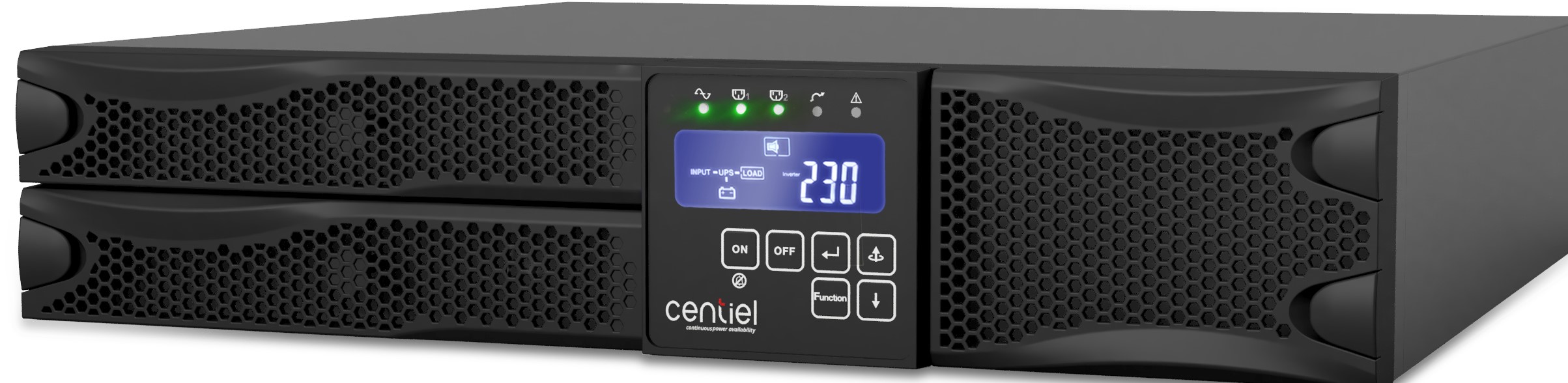

2U

EP_broshure_EN

EP_broshure_RU
Технические характеристики серии EssentialPower™ 11RT 1000, 2000, 3000 VA

Модель

UPS-EP001-11-I03-2U

UPS-EP001-11-I03-2US

UPS-EP002-11-I06-2U

UPS-EP002-11-I06-3US

UPS-EP003-11-I06-2U

UPS-EP003-11-I06-4US
Основные данные
Имя продукта
EssentialPower™
Мощность, VA/W
1000/900
2000/1800
3000/2700
Выходной коэффициент мощности
0,9
Внутренние батареи
Да
Параллельная конфигурация
Не возможна
Топология/Технология
Online двойное преобразование
Вход

Питание

 Тип подключения
1Ph+N+PE
Входное напряжение

110-300 VAC

ДГУ
Поддерживается
Входная частота
45-65 Hz
Подключение
10А IEC 320-C14
16А IEC 320-C20
Коэфф. мощности
0,99 для линейной нагрузки

Ручной байпас

 Тип
Ручной - опциально

Батареи

Напряжение плавающее, VDC +-1%
40,95
81,9
Мах. напряжение, VDC
42,3
84,6

Внутренние батареи

I: 3х7 AH

I: 6х7 AH
I: 6х7 AH
Тип батарей
VRLA
Время удерж. 50% нагр
>11 min
>11 min
>9 min
Время удерж. 70% нагр
>8 min
>8 min
>6 min
Время удерж. 100% нагр
>4 min
>4 min
>3 min
Ток заряда, ст., А
2,1
1,5
Ток заряда, мах, А
3,1
Время заряда, час
4 часа (до 90%)
Выход

Инвертер

 Тип подключения
1Ph+N+PE
Напряжение
230 VAC +-1% (220/230/240 VAC)
Частота
Отслеживание входа байпаса (Online режим), 50/60 Hz +-0,2 % (режим батарей)
Регулировка частоты
1 или 3 Hz
Форма волны
Чистая синусоида (THDv<3% - линейная нагрузка, THDv<7% - нелинейная нагрузка)
Эффективность, %
92
92
Эфф. Батареи, %
90
90
Эфф. ЕСО, %
97
Перегрузка Инвертер
<105% продолжительно/ 106-120% - 30 сек - baypass. /121-150% - 10 сек - baypass./>150% - выключение
Перегрузка Байпас

<105% продолжительно/106-120% - 250 сек/ 121-130% - 125 сек/131-135% -50 сек/136-145% 20 сек/146-148% 5сек/149-157% 2 сек/158-176% 1сек/177-187% 0,32 сек/ >188% до 0,16 сек
Крест фактор
3:1
Выходные разъемы
3х10А (С13)
6х10А (С13)

6х10А (С13), 1х16А (С19)
Управление выходом
Есть
Холодный старт
Есть
Окружающая среда
Рабочая температура
0-40 град С (без потери мощности)
Температура хранения
-10 - +70 град С
Относительная влажность
20-95 % (без конденсата)
Рабочая высота
1000 м. Свыше 1000 м снижение на 1% на каждые 100 м
Уровень шума
< 50 db
Другие параметры
Размеры (ВхШхГ), мм

2U 440х88х405

2US 440x88x105

2U 440х88х600

3US 440x132x432

2U 440x88x600

4US 440x176x685
Вес, кг
11,7/25,8
21,8/48,1
24,6/54,2
Сертификация
EN/IEC 62040-1; EN/IEC 62040-2; EN/IEC 62040-3; CE; RoHS
Производство
ISO 9001:2015, ISO 14001:2015 /CE, UL,cUL, FCC
Мультимод
Нормальный / ЕСО / CVCF
Аудио/видео сигнализация
Сбой входа/ Низкий уровень батарей/ Переход на байпас/ Сбой системы
Полная защита
Перегрузка, перегрев, короткое замыкание, полный разряд, перезаряд
DC старт
Есть
Коммуникации стандарт
RS232, USB, EPO
Коммуникации опция
RS485(modbas), Сухие контакты, SNMP/WEB card
Интерфейсы
LCD: Вход - Напряжение/Частота, Выход - Напряжение/Ток/Частота/Нагрузка %, Батареи - Напряжение/Автономия/Температура

Информация в данном документе может быть изменена без уведомления и не должно толковаться как обязательство от Centiel S.A. TDS_Rev1,0 19/09/18

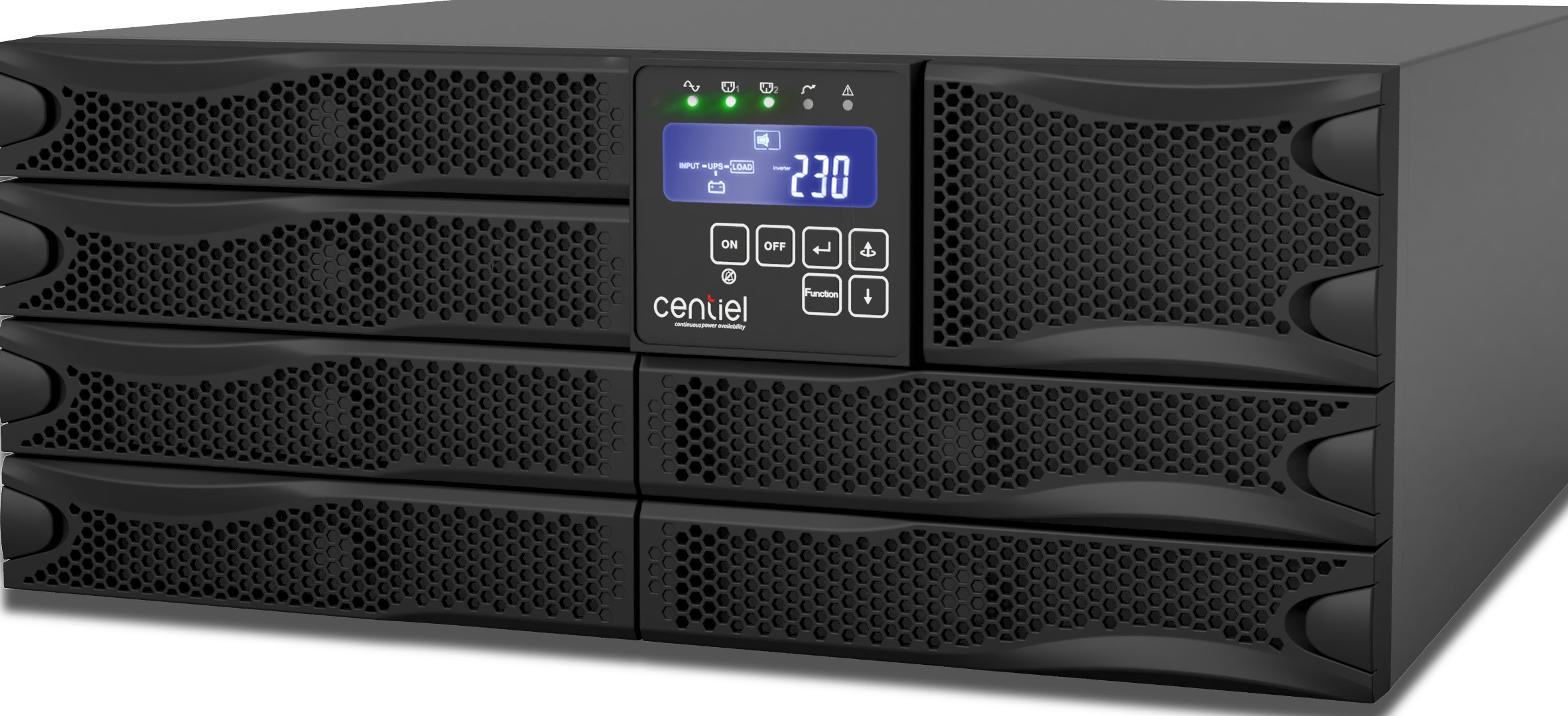

2U64U6

Технические характеристики серии EssentialPower™ 11RT 6000 и 10000 VA
Модель

UPS-EP006-11-E-2U

UPS-EP006-11-I20-4U

UPS-EP010-11-E-3U
Основные данные
Имя продукта
EssentialPower™
Мощность, VA/W
6000
10000
Выходной коэффициент мощности
1
Внутренние батареи
2U: нет, 4U: Да
Нет
Параллельная конфигурация
До 4 ИБП
Технология/Топология
Online двойное преобразование
Вход
Питание Тип подключения
1Ph+N+PE
Входное напряжение
110-280 VAC
Входная частота
45-70 Hz
Коэфициент мощности
0,99 для линейной нагрузки 100% нагрузка
Ручной байпас Тип
Опционально
Время переключения
До 100 % нагрузки -2 ms
Батареи Напр. плавающее VDC+-1%
Зависит от количества батарей
Внешние/внутренние батареи
E: Standart - 16/18/20, опция - 12-14, I20: 20x5 Ah
Тип батарей
VRLA
Ток заряда
2 А
Время заряда
4 часа (до 80%)
Выход
Инвертор Тип подключения
1Ph+N+PE
Напряжение
200/208/220/230/240 VAC
Частота
Отслеживание входа байпаса (Online режим), 50/60 Hz +-0,2 % (режим батарей)
Регулировка частоты
1 или 3 Hz
Форма волны
Чистая синусоида (THDv<3% - линейная нагрузка, THDv<7% - нелинейная нагрузка
Регулировка выхода
1 %
Крест фактор
3:1
"Холодный старт"
Есть
Окружающая среда
Рабочая температура
0-40 град С (без потери мощности)
Температура хранения
-10 +70 град С
Относительная влажность
20-95 % (без конденсата)
Рабочая высота, м
1000 м, свыше 1000 мснижение мощности на 1% на каждые 100 м
Уровень шума, dB
< 55 dBA @ 1 m
< 60 dBA @ 1m
Другие параметры
Размеры, ВхШхГ, мм

2U 440х88х685

4U 440x176x685
3U 440х132х685
Вес, кг

E: 11/24,25

I20: 9/19,8 (5Ah x 20)
11/24,25
Сертификаты
EN/IEC 62040-1; EN/IEC 62040-2; EN/IEC 62040-3; CE; RoHS
Производство
ISO 9001:2015, ISO 14001:2015 /CE, UL, cUL, FCC
Коммуникации стандарт
USB/EPO
Коммуникации опция
RS232, RS485, Сухие контакты, SNMP/WEB card
Интерфейс
LCD: Вход - Напряжение/Частота, Выход - Напряжение/Частота/Ток/Нагрузка %, Батареи - Напряжение/Автономия/Температура
Информация в данном документе может быть изменена без уведомления и не должно толковаться как обязательство от Centiel S.A. TDS_Rev1,0 19/09/18

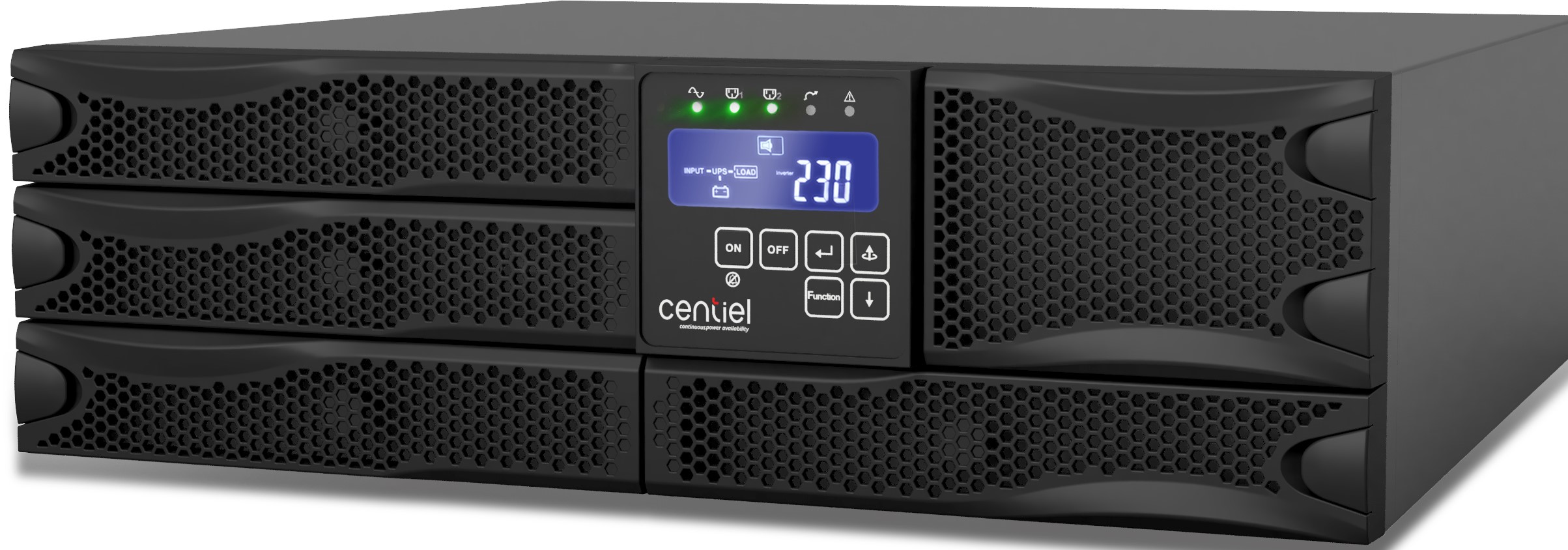

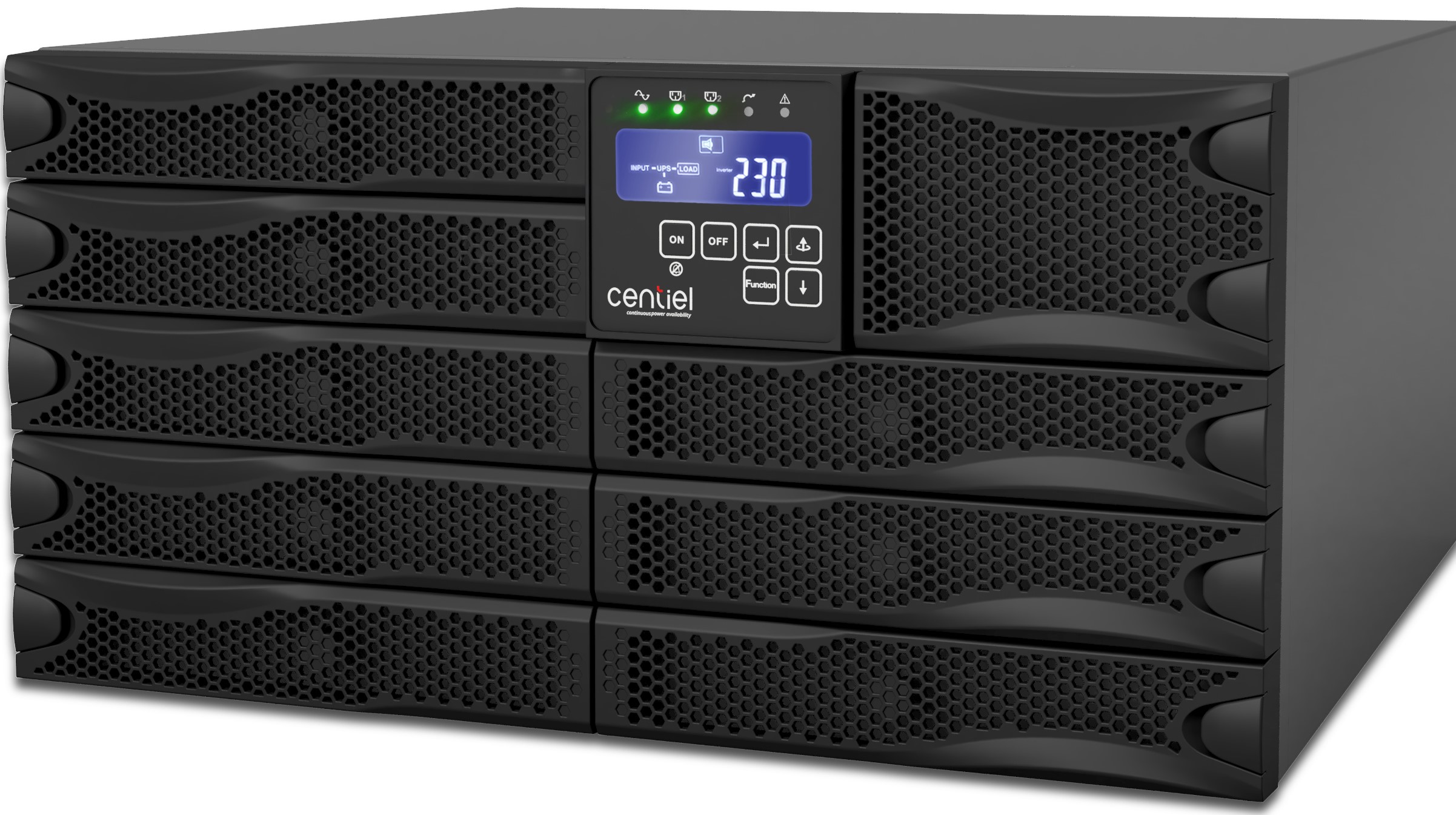

3U105U1520

Технические характеристики серии EssentialPower 31RT 10, 15, 20 kVA
Модель
UPS-EP010-11-E-3U
UPS-EP015-31-E-5U
UPS-EP020-31-E-5U
Основные данные
Имя продукта
EssentialPower™
Мощность, VA/W
10000VA/9000W
15000VA/13500W
20000VA/18000W
Выходной коэффициент мощности
0.9
Внутренние батареи
Нет
Параллельная конфигурация
До 4 ИБП
Тхнология/Топология
Online двойное преобразование
Вход
Питание
Тип подключения
3Ph+N+PE
Входное напряжение
277-485 VAC
ДГУ
Поддерживается
Входная частота
45-65 Hz
Коэффициент мощности
>0.95 для линейной нагрузки
Искажения входного тока
<3 % для линейной нагрузки
Байпасс
Ручной - опционально
Батареи
Напряжение батарей
271 VDC
Внешние батареи
E: внешние 20
Тип батарей
VRLA
Ток заряда
2 A
4.5 A
Время заряда
Зависит от количества батарей
Выход
Инвертор
Тип подключения
1Ph+N+PE
Напряжение
220/230/240 VAC
Частота
50/60 Hz
Регулировка частоты
1 или 3 Hz
Форма волны
Чистая синусоида
Регулировка выхода
1 %
Крест фактор
3:1
Холодный старт
Есть
Эффективность
>95 %
Перегрузка
105%-150% 600 сек
Окружающая среда
Рабочая температура
0-40 град С (без потери мощности)
Относительная влажность
20-95% (без конденсата)
Рабочая высота
1000 м (без снижения мощности)
Уровень шума
50 dBS @ 1 метр
Другие параметры
Размеры, ВхШхГ, мм
440х132х680
440х220х720
Вес, кг
33
35
