ОБОРУДОВАНИЕ
Источники бесперебойного питания GE Consumer & Industrial IMV ( Швейцария)

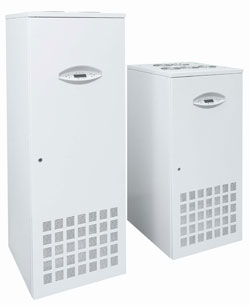

Серия LanPro 33
Трёхфазный вход –Трёхфазный выход
Серия LanPro 33- высокотехнологичные ИБП, выпускаемые компанией GE Consumer&Industrial сконструированые для применения в крупных сетях, для защиты промышленных обьектов, где требуется выходное трёхфазное напряжение.
ИБП серия LanPro 33 являются интеллектуальными устройствами повышенной надежности с двойным преобразованием ( on - line ). Относятся к классу VFI ( Voltage & Frequency Independent — напряжение и частота независимы) ИБП. Использование этой топологии позволяет обеспечивать максимальный уровень защиты даже в самых тяжелых условиях.
ИБП серия LanPro 33 выпускается в следующем диапазоне мощностей:
10,20, 30, 40, 60, 80, 100, 120 кВА.
Уникальная технология Резервируемой Параллельной Архитектуры — Redundant Parallel Architecture ™ ( RPA ™) компании GE Consumer&Industrial позволяет наращивать мощность ИБП серии LanPro 33 до 480кВА. Создавать, таким образом, систему, в которой отсутствуют не резервируемые точки отказа, и повышать надежность системы за счет установки дополнительных блоков ИБП.
ИБП серии LanPro 33 обеспечивают высокий входной коэффициент мощности (0,98) и низкие входные гармонические искажения. Это исключает завышение мощности резервного генератора, пользователь не платит штрафы за реактивную мощность. Коэффициент искажений постоянен для нагрузки от 10% до 100%.
Для ИБП мощностью более 30 кВА входные/выходные клеммы легко доступны спереди, как и другие элементы ИБП. Доступ спереди для обслуживания позволяет располагать ИБП вплотную к стене или к другому ИБП, уменьшая занимаемую площадь. Площадь, занимаемая LP 33, является минимальной среди существующих на рынке систем, что экономит место для другого оборудования. Поскольку ИБП имеет также малый вес, он может быть установлен на любых перекрытиях.
Фильтры ЭМС, установленные в ИБП стандартно, обеспечивают удовлетворение стандартам по излучению и устойчивости к радиопомехам. ИБП серии LanPro 33 соответствует параметрам Class A EN 62040, что делает его совместимым с любым оборудованием.
Свойства и преимущества
- Двойное преобразование ( on - line )
- VFI ( Voltage Frequency Independent - напряжение и частота независимы) RPA - Redundant
- Низкий уровень искажений на входе снимает необходимость использования дорогостоящих фильтров или завышения мощности генераторов
- Компактная и лёгкая современная конструкция, для использования в любых условиях
- Усовершенствованная технология, обеспечивающая практически бесшумную работу
- Высокий выходной коэффициент мощности позволяет избегать завышения мощности ИБП при расчетах
- Отвечает самым высоким требованиям обеспечения минимального уровня искажений выходного напряжения
- Система Superior Battery Management ( SBM ) — Усовершенствованного Управления Аккумуляторами — позволяет продлить время жизни аккумуляторов и предотвратить возникновение отказов
- ЕСО режим позволяет экономить электроэнергию в условиях стабильной сети в автоматическом режиме
- Программное обеспечение для мониторинга и защиты
- Снижение ТСО ( Total Cost Ownership –суммарные затраты на эксплуатацию) благодаря низким расходам на обслуживание.
Опции
- Резервируемая Параллельная Архитектура — Redundant Parallel Architecture ( RPA )
- Время автономной работы по запросу
- Релейная карта
- SNMP -карта
- Выносное устройство тревожной сигнализации
- Разветвитель релейного интерфейса
Области применения
- Вычислительные центры и центры обработки и хранения данных
- Узлы связи
- Оборудование для управления производственными процессами
- Медицинское оборудование и учреждения здравоохранения
- Системы вещания и спутниковой связи
- Транспорт
- Стационарные и мобильные системы голосовой связи и системы передачи данных
- Аварийные системы освещения
- Системы безопасности
- Финансовые системы и услуги
Технические характеристики
|
Модели |
LP 10-33 |
LP 20-33 |
LP30-33 |
LP40-33 |
LP60-33 |
LP80-33 |
LP100-33 |
LP120-33 |
|
Номинальная выходная мощность, кВА/кВт |
10 / 10 |
20 / 20 |
30 / 30 |
40 / 32 |
60 / 48 |
80 / 64 |
100 / 80 |
120 / 96 |
|
Входное напряжение, В |
323-478 |
320-460 |
|
Входной коэффициент мощности |
0,98 |
|
Входной КНИ тока |
< 8% |
< 10 % (< 5 % — опция) |
|
Входная частота, Гц |
45-66 |
|
Выходное напряжение, В |
380 / 400 / 415 (по выбору пользователя) |
|
Выходное напряжение, В |
50 / 60 (+/- 0,01 %) |
|
Отклонение выходного напряжения |
статическое |
+/- 1 % |
+/- 1 % |
|
динамическое |
+/- 2 % |
+/- 1 % |
|
Искажение выходного напряжения |
при линейной нагрузке |
2% |
1% |
|
при нелинейной нагрузке |
3% |
2% |
|
Допустимые перегрузки на инверторе |
125 % — 10 мин., 150 % — 1 мин.
|
|
КПД при 100% нагрузке в режиме VFI |
91,10% |
91,60% |
92,80% |
92,80% |
93,30% |
92,80% |
93% |
93% |
|
КПД при 100% нагрузке в режиме ECO |
98,20% |
98,60% |
98,50% |
99% |
98,80% |
99% |
|
Корпус |
D |
E |
F |
G |
H |
|
Вес без батарей, кг |
135 |
147 |
185 |
220 |
280 |
290 |
400 |
450 |
|
Вес c батареями на 10 мин. автономной работы, кг
|
269 |
379 |
533 |
- |
- |
- |
- |
- |
|
Уровень шума, дБ(А) |
53 |
55 |
60 |
64 |
67 |
67 |
70 |
70 |
Размеры: (В x Ш x Г) мм
D : 1310 x 500 x 780
E : 1310 x 660 x 780
F: 1415 x 600 x 753
G: 1815 x 600 x 753
H: 1815 x 720 x 753
Нормы и стандарты
Безопасность : ГОСТ Р 60950-2002
ЭМС : ГОСТ Р 50745-99
|
|
