Источники
бесперебойного питания серии PremiumTower™31 UPS |
Серия PremiumTower™31 UPS
|
Источники бесперебойного электропитания критически важных потребителей от трехфазных источников переменного тока с преобразованием в одну фазу. Отличительной особенностью серии PremiumTower™31 является возможность наращивания мощности системы за счет подключения в параллель до 60 ИБП, создание системы с избыточностью (n+1). Каждый ИБП является самостоятельной единицей и может быть заменен без отключения системы (hot swap). Максимальная мощность параллельной системы может достигать 1800 кВА. Линейный ряд PremiumTower™31 представлен ИБП мощностью 10/20/30 кВА. Также для увеличения надежности системы имеется байпасный модуль содержащий статический и ручной байпасс.
|

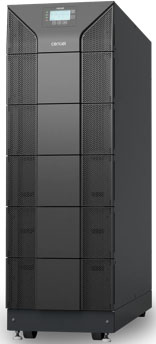

Корпус D
|
|
Отличительные особенности и
преимущества серии PremiumTower™31 UPS:
- КПД 96,5%
- Cos Ф=1 (0,83)
- Малые габариты и вес
- Возможность параллельного наращивания до 60 ИБП
- Гибкое количество батарей 20-50
- Микропроцессорное управление и диагностика
- Дистанционный контроль через RS-232, SNMP, Bluetooth
|
Технические характеристики серии PremiumTower™31 UPS
Модель |
UPS-PT010-31-I080-D0 |
UPS-PT020-31-I080-D0 |
UPS-PT030-31-I080-D0 |
| Основные данные |
| Имя продукта |
PremiumTower™3/1 |
| Топология/Технология |
3 фазы вход/ 1 фаза выход. Online двойное преобразование |
| Вход |
Питание |
Тип подключения |
3Ph+N+PE |
| Входное напряжение |
380/400/415 VAC |
| Диапазон напряжения |
Для нагрузки: <100% (-25%,+20%), <80% (-32,5%, +20%), <60%(-35%, +20%) |
| Входная частота |
40-70 Hz |
| Коэфф. гармоник |
THDi<2% - для линейной нагрузки, THDi<5% - для нелинейной нагрузки |
| Коэфф. мощности |
0,99 |
Байпас |
Тип подключения |
3Ph+N+PE |
| Диапазон напряжения |
220/230/240 VAC |
| Отклонение |
+-30...+-10% (напряжение) - соответствует VFI-SS-111 |
| Входная частота |
50/60 Hz (+-1/+-2 Hz - Возможность выбора) |
Батареи |
Напряжение |
240-600 VDC - зависит от количества батарей |
Внутренние/внешние батареи (I - 7/9 АЧ) |
I80: E80 |
I80: E80 |
I80: E80 |
| Тип батарей |
Lead-Acid |
| Блоки [LA]/Cell[NicAd] |
От 20 до 50 батарей |
| Ток заряда (А) макс |
20 |
| Выход |
Инвертер |
Тип подключения |
1Ph+N+PE |
| Ном. мощность (kVA/kW) |
10/10 |
20/20 |
30/25 |
| Напряжение |
220/230/240 VAC +-1% |
| Частота |
Отслеживание входа байпаса (Online режим), 50/60 Hz +-0,1 % (режим батарей) |
| Форма волны |
Чистая синусоида (THDv<1% - линейная нагрузка, THDv<3% - нелинейная нагрузка) |
| Коэфф. мощности |
1 |
0,83 |
| Эффективность |
96,5% |
| Перегрузка |
Инвертер: 120% непрерывно, >120% - 10 минут, >150% - 1 мин
Байпас:135% непрерывно, <1000% - 100 ms |
| Короткое замыкание |
3xIN |
Байпас |
Эффективность |
99,4 % |
| Окружающая среда |
| Рабочая температура |
0-40 град С (без потери мощности) |
| Температура хранения |
-40 - +70 град С |
| Относительная влажность |
0-95 % (без конденсата) |
| Рабочая высота |
1000 м. Свыше 1000 м снижение на 1% на каждые 100 м |
| Уровень шума |
< 65 db |
| Другие параметры |
| Размеры (ВхШхГ), мм |
D: 1075x350x800 |
| Вес, кг (без батарей) |
D: 80 |
| Цвет, уровень защиты |
TBA / IP20 |
| Сертификация |
EN/IEC 62040-1; EN/iec 62040-2; EN/IEC 62040-3; CE; RoHS |
| Коммуникации |
Стандарт: RS-232, 2 - вх. сух. конт., 1 - вых. сух. конт., 2 слота расш. Опция: 6 - вых. сух. конт., 4 - вх. сух. конт., Bluetooth, SNMP Slot |
Информация в данном документе может быть изменена без уведомления и не должно толковаться как обязательство от Centiel S.A. |
|
|
|
|
| |
|
|
