Источники бесперебойного питания серии PremiumTower™ 33 UPS

pt_all

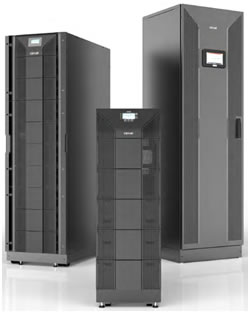

Серия PremiumTower™ 33 UPS

Источники бесперебойного электропитания критически важных потребителей от трехфазных источников переменного тока. Отличительной особенностью серии PremiumTower™ является возможность наращивания мощности системы за счет подключения в параллель до 60 ИБП, создание системы с избыточностью (n+1). Каждый ИБП является самостоятельной единицей и может быть заменен без отключения системы (hot swap). Максимальная мощность параллельной системы может достигать 15000 кВА. Линейный ряд PremiumTower™ представлен ИБП мощностью 10/20/30/40/60/80/100/120/160/200/250 кВА. Также для увеличения надежности системы имеется байпасный модуль содержащий статический и ручной байпасс.

towerD

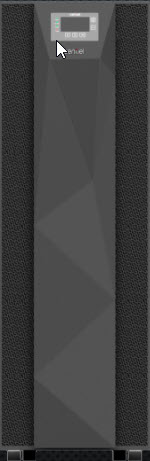

Корпус D

towerE

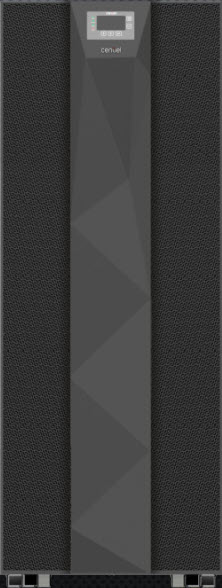

Корпус E

pt_f

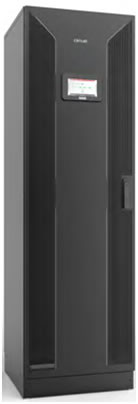

Корпус F

pt_g

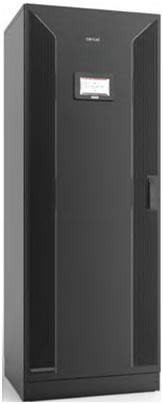

Корпус G

pt_h

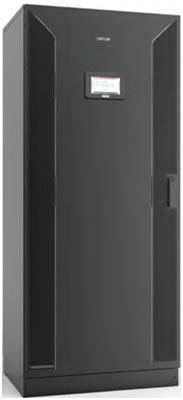

Корпус H

Отличительные особенности и преимущества серии PremiumTower™ 33 UPS:

КПД 96,6%
Cos Ф=1
Малые габариты и вес
Возможность параллельного наращивания до 60 ИБП
Гибкое количество батарей 30-50
Микропроцессорное управление и диагностика
Дистанционный контроль через RS-232, SNMP, Bluetooth

Технические характеристики серии PremiumTower™ 33 UPS 10-60 kVA/kW

Модель		UPS-PT010-I080-D0	UPS-PT020-I080-D0	UPS-PT030-E-D0 UPS-PT030-I160-E0	UPS-PT040-E-D0 UPS-PT040-I160-E0	UPS-PT060-E-D0 UPS-PT060-I160-E0
Основные данные
Имя продукта		PremiumTower™ UPS
Топология/Технология		Online двойное преобразование
Вход
Питание	Тип подключения	3Ph+N+PE
	Входное напряжение	380/400/415 VAC
	Диапазон напряжения	Для нагрузки: <100% (-25%,+20%), <80% (-32,5%, +20%), <60%(-35%, +20%)
	Входная частота	40-70 Hz
	Коэфф. гармоник	THDi<3% - для линейной нагрузки, THDi<5% - для нелинейной нагрузки
	Коэфф. мощности	0,99
Байпас	Тип подключения	3Ph+N+PE
	Диапазон напряжения	380/400/415 VAC
	Отклонение	+-30...+-10% (напряжение) - соответствует VFI-SS-111
	Входная частота	50-60 Hz (+-2/+-4 Hz - Возможность выбора)
Батареи	Напряжение	360-480 VDC - зависит от количества батарей
	Внутренние/внешние батареи (I - 7/9 АЧ)	I080: 80	I080: 80	Е: Внешние I160: 160	Е: Внешние I160: 160	Е: Внешние I160: 160
	Тип батарей	Lead-Acid/NiCad/Litium
	Блоки [LA]/Cell[NicAd]	От 30 до 50 батарей
	Ток заряда (А) макс	20		40
Выход
Инвертер	Тип подключения	3Ph+N+PE
	Ном. мощность (kVA=kW)	10	20	30	40	60
	Напряжение	380/400/415 VAC +-1%
	Частота	Отслеживание входа байпаса (Online режим), 50/60 Hz +-0,1 % (режим батарей)
	Форма волны	Чистая синусоида (THDv<2% - линейная нагрузка, THDv<3% - нелинейная нагрузка)
	Коэфф. мощности	1
	Эффективность	96,6%
	Перегрузка	Инвертер: 120% непрерывно, >120% - 10 минут, >150% - 1 мин Байпас:135% непрерывно, <1000% - 100 ms
	Короткое замыкание	3xIN
Байпас	Эффективность	99,4 %
Окружающая среда
Рабочая температура		0-40 град С (без потери мощности)
Температура хранения		-40 - +70 град С
Относительная влажность		0-95 % (без конденсата)
Рабочая высота		1000 м. Свыше 1000 м снижение на 1% на каждые 100 м
Уровень шума		< 65 db
Другие параметры
Размеры (ВхШхГ), мм		D: 1075x350x850 \| E: 1725x520x850
Вес, кг (без батарей)		D: 80; E: 105
Цвет, уровень защиты		Корпус: RAL 9017 Traffic black, Фронт: RAL 9011 OP/ IP20
Сертификация		EN/IEC 62040-1; EN/iec 62040-2; EN/IEC 62040-3; CE; RoHS
Коммуникации		Стандарт: RS-232, 2 - вх. сух. конт., 1 - вых. сух. конт., 2 слота расш. Опция: 6 - вых. сух. конт., 4 -вх. сух. конт., Bluetooth, SNMP Slot
Информация в данном документе может быть изменена без уведомления и не должно толковаться как обязательство от Centiel S.A. TDS_Rev1.4 24/05/18

Технические характеристики серии PremiumTower™ 33 UPS 80-250 kVA/kW

Модель	UPS-PT080-E30-F0 UPS-PT080-E40-F0	UPS-PT100-E30-F0 UPS-PT100-E40-F0	UPS-PT120-E30-F0 UPS-PT120-E40-G0	UPS-PT160-E30-G0 UPS-PT160-E40-G0	UPS-PT200-E30-H0 UPS-PT200-E40-H0	UPS-PT250-E40-H0
Основные данные
Имя продукта	PremiumTower™ UPS
Топология/Технология	Online двойное преобразование
Вход
Питание
Тип подключения	3Ph+N+PE
Входное напряжение	380/400/415 VAC
Диапазон напряжения	Для нагрузки: <100% (-25%,+20%), <80% (-32,5%, +20%), <60%(-35%, +20%)
Входная частота	40-70 Hz
Коэфф. гармоник	THDi<3% - для линейной нагрузки, THDi<5% - для нелинейной нагрузки
Коэфф. мощности	0,99
Байпас
Тип подключения	3Ph+N+PE
Диапазон напряжения	380/400/415 VAC
Отклонение	+-30...+-10% (напряжение) - соответствует VFI-SS-111
Входная частота	50-60 Hz (+-2/+-4 Hz - Возможность выбора)
Батареи
Напряжение	360-480 VDC - зависит от количества батарей
Тип батарей	Lead-Acid/NiCad/Litium
Блоки [LA]/Cell[NicAd]	От 30 до 50 батарей \| E30 - минимум 30 бат. (30-50 батарей), Е40 - минимум 40 бат. (40-50 батарей)
Ток заряда (А) макс	ТВА
Выход
Инвертер
Тип подключения	3Ph+N+PE
Ном. мощность (kVA)	80	100	120	200	160	250
Ном. мощность (kW)	80	100	120	200	160	250
Напряжение	380/400/415 VAC +-1%
Частота	Отслеживание входа байпаса (Online режим), 50/60 Hz +-0,1 % (режим батарей)
Форма волны	Чистая синусоида (THDv<2% - линейная нагрузка, THDv<3% - нелинейная нагрузка)
Коэфф. мощности	1
Эффективность	96,6%
Перегрузка	Инвертер: 124% непрерывно, >125% - 10 минут, >150% - 1 мин Байпас:135% непрерывно, <1000% - 100 ms
Короткое замыкание	3xIN
Байпас
Эффективность	99,4 %
Окружающая среда
Рабочая температура	0-40 град С (без потери мощности)
Температура хранения	-40 - +70 град С
Относительная влажность	0-95 % (без конденсата)
Рабочая высота	1000 м. Свыше 1000 м снижение на 1% на каждые 100 м
Уровень шума	< 65 db
Другие параметры
Размеры (ВхШхГ), мм	F0: 1985x600x600 \| G0: 1985x730x600 \| H0: 1985x850x600
Вес, кг (без батарей)	-
Цвет, уровень защиты	TBA / IP20
Сертификация	EN/IEC 62040-1; EN/iec 62040-2; EN/IEC 62040-3; CE; RoHS
Коммуникации	Стандарт: RS-232, 2 - вх. сух. конт., 1 - вых. сух. конт., 2 слота расш. Опция: 6 - вых. сух. конт., 4 -вх. сух. конт., Bluetooth, SNMP Slot
Информация в данном документе может быть изменена без уведомления и не должно толковаться как обязательство от Centiel SA TDS rev1.4 19/10/18
