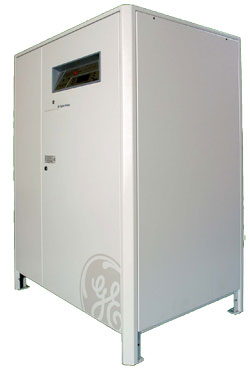

Источники бесперебойного питания GE Consumer & Industrial IMV ( Швейцария)
Серия SitePro
Трёхфазный вход – Трёхфазный выход
ИБП серии SitePro, выпускаемые компанией GE Consumer&Industrial — это высокотехнологичные
системы, обеспечивающие защиту электропитания критичной нагрузки широкого
спектра. Все модели SitePro работают в режиме двойного преобразования (on-line),
что позволяет обеспечить высочайший уровень надежности электропитания. Каждый
ИБП полностью отвечает требованиям международных стандартов для оборудования
типа VFI (Voltage а Frequency Independent- напряжение и частота независимы).
Использование технологии двойного преобразования превращает SitePro в
сверхнадежный ИБП для обеспечения безопасности данных и других, требующих
особого внимания, критичных областей применения.
Модельный ряд SitePro включает в себя on-line ИБП мощностью от 10 кВА до 500 кВА.
На объектах, где требуется большая мощность и избыточное резервирование,
возможна установка до восьми ИБП SitePro параллельно, что позволяет обеспечивать
защиту нагрузки общей мощностью до 4 МВА. Управление системой осуществляется по
принципу равноправных устройств с резервированием всех критичных элементов и
функций на основе Redundant Parallel Architecture™ (RPA™) — Резервируемой
Параллельной Архитектуры — эксклюзивной технологии GE Consumer&Industrial. Эта передовая
технология обеспечивает максимальную степень защиты критичной нагрузки и
исключает нерезервируемые точки отказа.
Свойства и преимущества
- Двойное преобразование (on-line)
- VFI (Voltage Frequency Independent - напряжение и частота независимы)
- Высокий коэффициент мощности снимает необходимость в завышении мощности ИБП
при проектировании
- Высокий КПД при полной и частичной нагрузке на батареи
- Усовершенствованное управление батареями (SBM) позволяет увеличить их ресурс и
предотвратить отказы
- Исключительно низкий уровень искажения на выходе даже при нелинейных нагрузках
- Наилучший в своем классе продукт для работы с переменными нагрузками
- Высочайший уровень надежности и гибкости за счет использования технологии
Redundant Parallel Architecture™ (RPA™)
- Различные режимы работы: двойное преобразование; стабилизация напряжения и
частоты; преобразование частоты; Интеллектуальное Управление Энергией™ (IEM™)
- Гальваническая развязка, обеспечивающая дополнительную защиту критичной
нагрузки
- Программное обеспечение для мониторинга и защиты
Дополнительные опции
- Время автономной работы по запросу
- Релейная карта
- SNMP-карта
- Выносное устройство тревожной сигнализации
- Разветвитель релейного интерфейса
- Фильтр 5-ой гармоники или DCU
- 12-импульсный выпрямитель
- Транформатор выпрямителя и/или байпаса
- Резервируемая Параллельная Архитектура RPA
- Модуль синхронизации ISM
Области применения
- Компьютерные центры и центры обработки и хранения данных
- Узлы связи
- Оборудование для управления производственными процессами
- Медицинское оборудование и учреждения здравоохранения
- Системы вещания и спутниковой связи
- Транспорт
- Стационарные и мобильные системы голосовой связи и системы передачи данных
- Аварийные системы освещения
- Системы безопасности
- Финансовые системы и услуги
Технические характеристики
Топология: Двойное преобразование on-line ( VFI ) со встроенным статическим и сервисным байпасом
Режимы работы: Двойное преобразование (on-line) I EM™ для RPA™ стабилизация напряжения и частоты преобразование частоты параллельная работа до восьми устройств
|
Номинальная мощность (кВА) |
10 |
15 |
20 |
30 |
40 |
60 |
150 |
200 |
250 |
300 |
400 |
500 |
|
Выходной коэффициент мощности |
1 |
0,9 |
|
Номинальная выходная мощность кВт |
10 |
15 |
20 |
30 |
40 |
54 |
135 |
180 |
225 |
270 |
360 |
450 |
|
Вес (без аккумуляторов), кг |
240 |
290 |
290 |
320 |
350 |
475 |
930 |
1000 |
1450 |
1550 |
2725 |
2950 |
|
Размеры |
A |
B |
D |
E |
F |
|
Уровень шума (DIN45630) дБ(А) |
48 |
50 |
50 |
55 |
60 |
60 |
65 |
65 |
68 |
68 |
70 |
70 |
|
Входное напряжение (В) |
3х380-400-415В + N (320-460) |
|
Входная частота (Гц) |
50/60 Гц ± 10% |
|
Выходное напряжение (В) |
3х380/400/415В + N |
|
Выходная частота (Гц) |
50/60 |
|
Искажения на выходе при линейной нагрузке |
<2% |
|
Искажения на выходе при нелинейной нагрузке |
<3% |
|
Крест-фактор |
>3:1 |
|
Допустимые перегрузки на инверторе |
125% 10 мин., 150% 1 мин. (400-500 кВА 30 сек) |
|
Стабильность выходного напряжения |
± 1% при постоянной нагрузке
±3% при динамической нагрузке |
|
Общий КПД при 100% нагрузке |
До 94,5% в режиме двойного
преобразования
До 97% в режиме Super Eco Mode |
Размеры: В × Ш × Г, мм
A: 680 × 800 × 1450
B: 750 × 800 × 1450
D: 1100 × 800 × 1800
E: 1550 × 800 × 1800
F: 2600 × 800 × 1800
Нормы и стандарты
Безопасность: ГОСТ Р МЭК 60950
ЭМС: ГОСТ Р 50745 -99
|
